هیدرولیک مدل رول سرد رول سلول سلول خورشیدی نصب آسان آسان

هیدرولیک مدل رول سرد رول سلول سلول خورشیدی نصب آسان آسان

شخصیت اصلی ساختار:

a ساختار ساده است و ظاهر دستگاه زیبا است، زیرا ساختار فولاد شکل و روند را به طور کلی بعد از جوشکاری اتخاذ می کنیم. این قابلیت قابلیت بارگیری قوی و عملکرد پایدار در هنگام اجرای دستگاه دارد.

ب تمام اجزای ماشین از شرکت های مشهور با نام تجاری شناخته شده اند تا عملکرد دستگاه را به طور موثر اطمینان دهند.

ج ما به طور خودکار شکل گیری طول و ثابت برش را برداشتن برای تضمین طول دقیق و محصول نهایی بدون تغییر شکل.

د این تجهیزات بسیار آسان است و برای تولید در کارخانه مناسب است.

e دستگاه دارای ویژگی های کم صدا و راندمان بالا است.

ترکیب دستگاه:

رول تشکیل دستگاه اصلی .............................. 1 واحد

Uncoiler دستی ............................................. 1 واحد

پانل کنترل .............................................. واحد 1

ایستگاه هیدرولیک .......................................... ... 1 واحد

جدول غیرمجاز ........................... .................. 2 واحد

فرآیند فن آوری:

انهدام --- تغذیه --- پانچ --- برش --- رول تشکیل --- خارج از جدول

جزئیات مشخصات:

1. ویژگی های Purlin:

برای C purlin: عرض: 80-350mm ارتفاع: 40-80mm، ریز کوچک: 14-25mm

برای Z purlin: عرض: 80-350mm ارتفاع: 40-80mm، ریز کوچک: 14-25mm

2. ضخامت کویل: 1.2-3.5mm Q195 ~ 235، کویل روی و کویل گرم نورد

3. سرعت کاری: 10-25m / min (شامل زمان پانچ و برش)

4. غلطک تشکیل: 17 مرحله

5. غلطک سطح: 5 مرحله (تا 2 و پایین 3)

6. اصلاح: یک قدم

7. تغذیه و هدایت: 2 مجموعه، 4 غلطک

8. مواد غلتکی: GCr15، خرد شده

9. مواد شفت اصلی: 45 # فولاد

10. موتور اصلی: 15 کیلو وات

11. تغذیه، تنظیم قدرت موتور: 7.5 کیلو وات

12. فشار هیدرولیک: 15-20MPa

13. قدرت هیدرولیک: 7.5 کیلو وات

14. دو موتور سروو و چهار کد کننده

15. انتقال: انتقال توسط زنجیره ای 1.2Inch دو خط

16. ابعاد اصلی: 11000 x 1400 x 1400 میلی متر (عرض × عرض × عرض)

17. وزن کل: 14000 کیلوگرم

پانچ و برش:

1. قالب پانچ: Cr12 HRC 58-62

2. ماشین با سیستم 3 پانچ مونتاژ

3. پانچ کردن با درایو هیدرولیکی

4. مشت زدن در طول جغرافیایی عاقلانه کنترل شده توسط PLC، مشت زدن در افقی افسانه تنظیم شده توسط چرخ دستی دست

5. جزئیات پانچ به صورت نقاشی نشان داده شده است.

6. برش هیدرولیک قبل از تشکیل: برش ورقه قبل از تشکیل رول به طول مورد نیاز

7. حرکت برش: ماشین اصلی متوقف نمی شود و مشت زدن و برش ادامه می یابد.

8. مواد تیغه: CR12with حرارت عملیات

9. اندازه گیری طول: اندازه گیری طول اتوماتیک

10. تحمل طول: 3m +/- 1.5mm

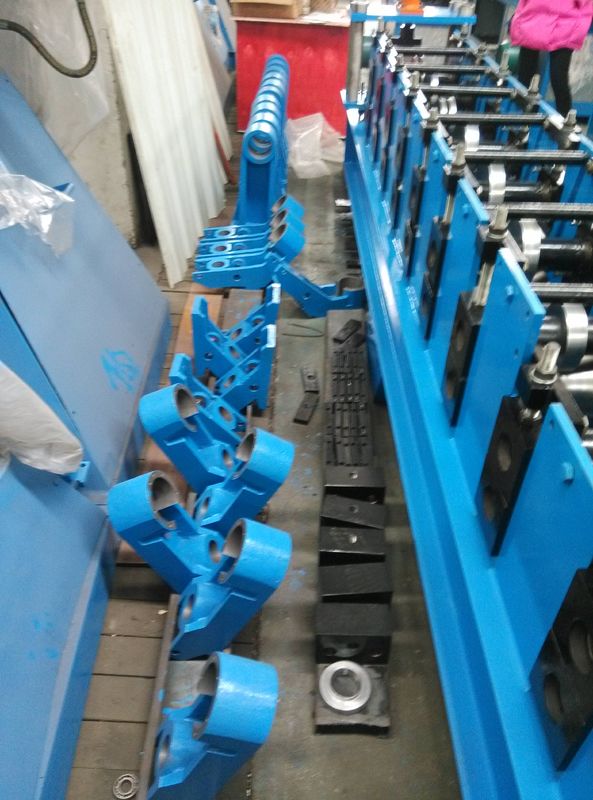

تصاویر ماشین:
