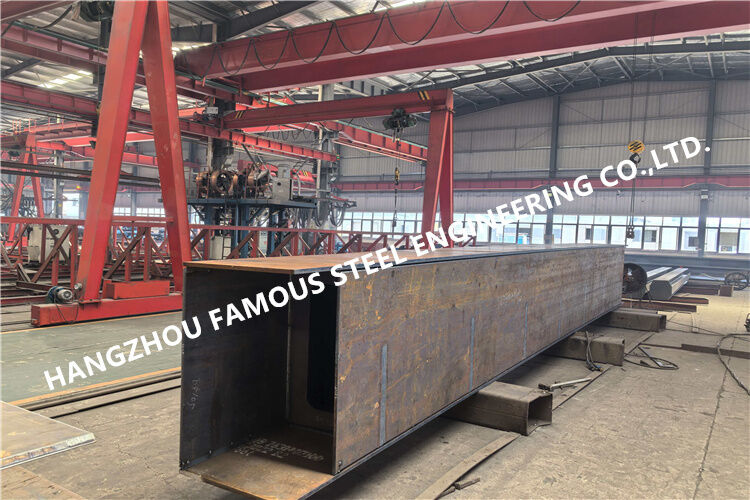

ساخت جعبه تیر پل قوسی فولادی AASHTO/AWS D1.5M استاندارد آمریکا

آمریكا استاندارد AASHTO/AWS D1.5M فولادی قوس پل جعبه بیام ساخت

Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications، با AASHTO/AWS D1.5M Bridge Welding Code که به عنوان استاندارد فنی اجباری اصلی حاکم بر تمام کار های پیش ساخته و جوشکاری در محل چنین سازه های پل عمل می کند.به طور مشترک توسط انجمن جوشکاری آمریکا (AWS) و انجمن مقامات جاده ای و حمل و نقل ایالات متحده (AASHTO) تهیه و به روز رسانی شده است، آخرین نسخه نهم کد D1.5M 2025 به طور خاص برای فولاد پل های ساختاری کربن و آلاینده کم سفارشی شده است، که از مشخصات عمومی جوش ساختاری AWS D1 متمایز است.1 با مقاومت سخت تر در برابر خستگی، قوانین کنترل شکستگی و آزمایش غیر مخرب با هدف حمل وسایل نقلیه چرخه ای پل و فرسایش طولانی مدت محیط زیست.گره های جعبه فولادی به طور کامل به جوش خروجی نفوذ کامل و سیستم های سخت کننده فیله جوش داده شده برای تشکیل تقاطع های حفره ای بسته متکی هستندبنابراین هر پیوند ساختمانی از بازرسی وارد کننده فولاد معمولی تا پذیرش جوش نهایی به شدت توسط بند های D1.5M محدود می شود که به طور مستقیم ایمنی ساختاری را تعیین می کند،دوام کار و عملکرد ضد خستگی کل پل در طول دهه های کاراین مقاله پیکربندی ساختاری از پل های چوبی استاندارد فولاد، چارچوب مشخصات اصلی AWS D1.5M،کنترل جوشکاری طبقه بندی شده بین اجزای بحرانی شکستگی و غیر بحرانی شکستگی، استانداردهای ساخت و ارزش کاربرد مهندسی عملی سیستم استاندارد.

1ترکیب ساختاری و مزایا مکانیکی از پل استیل باکس استاندارد

یک گره جعبه عرشه استیل ارتوتروپیک معمولی متشکل از پنج قسمت اصلی جوش: صفحه عرشه ارتوتروپیک بالا، صفحه شبکه عمودی، صفحه فلنج تنش پایین،سخت کننده های بسته/باز در امتداد طولی بر روی سطوح داخلی صفحه و دیافراگم های متوسطه متقاطع در امتداد جهت طولی پل جوشیده شده اندضخامت صفحه اصلی معمولی از 12 mm تا 32 mm است، در حالی که صفحه های سخت کننده ثانویه و صفحه های دیافراگم 10 mm ≈ 20 mm صفحه های فولادی رول شده را اتخاذ می کنند.تمام قطعات متمایز با طول های از پیش ساخته شده در کارخانه 10 ٪ 30 متر به سایت های ساختمانی برای جوشکاری میدان نهایی به عنوان گیره های پیوسته کامل حمل می شونددر مقایسه با گیره های سنتی صفحه ای شکل I، بخش قطعی جعبه بسته دارای سفتی پیچ و تاب و ظرفیت توزیع بار جانبی برجسته است.مقاومت موثر در برابر بارهای عجیب و غریب از کامیون های بزرگراه و اثرات پویا قطار با سرعت بالا، کاهش کل مصرف فولاد تقریباً 15٪ تا 22٪ با پارامترهای طراحی محدوده و بار یکسان.

مواد پایه ای که برای گیره های جعبه ای استاندارد آمریکایی استفاده می شوند عمدتاً از درجه های فولاد ساختاری سری AASHTO M270 (معادل ASTM A709) ، از جمله درجه 345 (A709 Gr50) ،HPS485W فولاد مقاوم به آب و هوا و فولاد کم آلیاژ درجه 690، همه در محدوده مورد استفاده D1.5M پوشش داده شده است (قوه تولید ≤690 MPa).تشکیل یک سیستم ناقل ارتوتروپک یکپارچه که بار چرخ های متمرکز را به طور یکنواخت به شبکه های گره های جعبه و فلنج های پایین توزیع می کند؛ این مفاصل جوش شده ضخیم ضلع به صفحه، موضعی هستند که بیشتر در معرض خستگی گیره های جعبه قرار دارند و تبدیل به اشیاء مهم بازرسی می شوند که با الزامات تحمل جوش ضد خستگی D1.5M تنظیم می شوند. Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading، که اندازه های جوش فیله، پیش گرم کردن و معیارهای پذیرش نقص در بند 6 و بند 8 استاندارد D1.5M به وضوح تعریف شده است.

2چارچوب قانونی اصلی AWS D1.5M برای جوش باکس

با تفاوت با استانداردهای ویلڈنگ ساختمانی جهانی، D1.5M به طور خاص برای محیط سرویس پل با بار متناوب مکرر تهیه شده است.نوسانات دمایی و فضای خارجی خوردنی، با مجموع 12 بند رسمی در نسخه فعلی 2025، از جمله بند های 1 ٪ 11 که الزامات عمومی جوش برای اجزای غیر شکننده (NFCM) را تعیین می کنند،و بند 12 انحصاری مشخصه های کنترل شکستگی سختگیرانه برای اعضای شکستگی حیاتی (FCM) را ایجاد می کنداین استاندارد در قالب دو واحد (متریک D1.5M و امپریال D1.5) گردآوری شده است.که به طور همزمان تولید متریک بین المللی و اندازه گیری ابعاد معمول آمریکا را برآورده می کند..

اصل اصلی طبقه بندی D1.5M در جدایی FCM و NFCM برای کنترل فنی متمایز است: FCM به فلنج فشار پایین گره جعبه اشاره دارد.جفتگیره های خروجی درخشش طولی کامل و جفتگیره های اصلی عرشه ی ارتوتروپ، که شکستگی ناگهانی شکننده تحت بارهای عملیاتی باعث سقوط کامل یا جزئی پل بدون مسیر انتقال بار اضافی می شود.مانند دو جعبه واحد سلول دارنده قطعات اصلی تنشتمام جوش های FCM سه قاعده اجباری را در بند 12 اجرا می کنند: جداول دمای پیش گرم کردن / میانپیمایی سفارشی مستقل از NFCM،آزمایش مقاومت ضربه در دمای پایین برای فلز جوش سپرده شده و منطقه تحت تاثیر گرما، به علاوه آزمایش فوق صوتی کامل (UT) آزمایش غیر مخرب (NDE) انجام شده توسط بازرسان دارای گواهینامه سطح II. در مقابل،گیره های جعبه چند سلولی با سه یا چند اتاق جعبه موازی دارای مسیرهای نیروی اضافی هستند و اکثر جوش های سخت کننده داخلی و دیافراگم به عنوان NFCM طبقه بندی می شوند، اتخاذ جداول پیش گرم کردن عمومی و بازرسی بصری معمولی به علاوه NDE نقطه ای جزئی بر اساس بند 6 از D1.5M.

تایید مشخصات روش جوش (WPS) و سوابق صلاحیت فرآیند (PQR) پیش شرط اصلی قبل از تولید دسته های گره های جعبه ای است که توسط بند 3 D1.5M تنظیم شده است؛تمام فرآیندهای جوشکاری اعمال شده از جمله جوشکاری قوس غرق شده (SAW) برای جوشکاری درخشش های بلند صاف, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal production. جوش های تک برای مونتاژ قطعات نیز مطابق با مشخصات جوش D1.5M تک هستند: جوش های موقت تک که باید به طور کامل در هنگام جوش مداوم بعدی ذوب شوند می توانند از پیش گرم شدن سخت اجتناب کنند ،در حالی که جوش های دائمی ذخیره شده نیاز به پیش گرم کردن یکسان و استانداردهای کیفیت متناسب با جوش های نهایی دارند..

3کنترل کیفیت جوش دقیق و تحمل نقص برای گره جعبه در هر D1.5M

تحمل ناهمگونی هندسی جوش به روز شده در D1.5M:2025 به طور مستقیم به نقص های جوش گره های جعبه ای معمولی از جمله زیرپوشیدن ، نفوذ ناقص و منافذیت می پردازد.با سه طبقه طبقه بندی شده محدودیت undercut به تازگی بهینه سازی جایگزین مقررات استاندارد دوگانه قبلی برای جوش خروجی بر روی فلنج تنش گیره جعبه و منطقه تنش شبکه (لحم قطبی به تنش کششی اولیه) ، حداکثر عمق زیرپوش مجاز به 0.01 اینچ (0.254 میلی متر) محدود می شود.سخت ترین تحمل برای جلوگیری از شروع ترک خستگی از غلظت استرس در شکاف های زیر؛ سخت کننده گوشه فیله جوش undercut اجازه می دهد تا 1/8 اینچ عمق، و معمولی بدون فشار اتصال کمکی جوش اعمال 1/16 اینچ undercut آستانه،به طور موثر هدایت بازرسان کارخانه در محل پذیرش قضاوت برای جوش های سخت کننده عظیم در فضای داخلی جعبه .

کنترل دمای پیش گرم و میانپیمایی یکی دیگر از موارد ضروری تنظیم D1.5M برای ساخت گیره های جعبه تخت ضخیم است تا از ترکیدن سرد ناشی از هیدروژن جلوگیری شود.حداقل مقدار پیش گرم شدن توسط درجه فولاد پایه تعیین می شود، ضخامت صفحه و دمای محیط زیست از طریق جداول استاندارد متصل: برای صفحه A709 Gr50 ضخیم تر از 38 میلی متر که برای فلنج پایین جعبه استفاده می شود، NFCM از 70 ° F (21 ° C) شروع می شود.در حالی که دمای پیش گرم کننده FCM مربوطه در زیر ضخامت یکسان بر اساس جدول های ویژه بند 12 به بیش از 150 ° F (65 ° C) افزایش می یابد.؛ دمای بالای میانپای برای کنترل ورودی حرارت جوش و تصفیه ساختار دانه جوش برای بهبود سختی در دمای پایین محدود شده است.به خصوص برای زمستانی در فضای باز، جوش دادن باکس های جعبه بسیار مهم است..

محدوده آزمایش غیر مخرب به شدت با گروه های عضو در زیر D1.5M متفاوت است:تمام جوش های آویز FCM نفوذ کامل از جفت های اصلی گره جعبه نیاز به اسکن UT 100٪ پس از جوش خنک شدن به دمای محیط دارد، با معیارهای رد سخت تر از D1.1؛ NFCM جوش فیله اتصال دیافراگم ها و سخت کننده های داخلی استفاده نمونه گیری دوره ای UT بازرسی به علاوه چک بصری کامل،تنها نشانه شکستگی سطح باعث آزمایش افزایشی نفوذ مایع (PT) می شود.. جوش ناقص غیر واجد شرایط باید WPS تعمیر رسمی و کامل جوش مجدد پس از حذف منطقه نقص به طور کامل با آسیاب یا گاوش،با جوش های تعمیر شده FCM تکرار مجدد NDE کامل به عنوان جوش تولید اصلی در هر بند تعمیر استاندارد .

4کاربرد مهندسی و اهمیت صنعت استاندارد D1.5M برای پل های جعبه دار

از آنجایی که D1.5M مشخصه مرجع اجباری راهنمای طراحی پل AASHTO LRFD شد،بیش از 70٪ از پل های بزرگراه با کشش متوسط و بلند فولاد در آمریکای شمالی این استاندارد را برای مدیریت جوش چرخه کامل اتخاذ می کنند، گسترش پروژه های داوطلبانه بین المللی در جنوب شرقی آسیا، خاورمیانه و آفریقا با توجه به کد طراحی آمریکایی.اجرای 5M معیارهای قضاوت ساخت را در میان طراحان متحد می کندتولید کنندگان فولاد، بازرسان شخص ثالث و پیمانکاران ساختمانیاز بین بردن الزامات فنی ناسازگار ناشی از مشخصات توزیع شده منطقه ای قبل از انتشار استاندارد متحد AWS-AASHTO در دهه 1970.

از منظر اقتصادی و دوام، کنترل جوش ضد خستگی استاندارد D1.5M به طور موثر هزینه نگهداری ترک خستگی در مراحل اولیه گیره های جعبه عرشه ی فولادی ارتوتروپ را کاهش می دهد.مشخصات مناسب مقاومت قبل از گرم شدن و شکستگی میزان تعمیر ترک سرد را در طول ساخت صفحه ضخیم بیش از 60٪ کاهش می دهد، کاهش کل دوره ساخت و هزینه پروژه برای قطعات پیش ساخته گیره های جعبه.با محبوبیت تدریجی از HPS با عملکرد بالا در ساخت پل های مدرن، D1.5M همچنان به روز رسانی مفاد پارامتر جوش مربوطه در هر نسخه جدید برای مطابقت با توسعه مواد فولادی جدید،حفظ جایگاه اصلی خود را در صنعت جوش پل های چوبی و چوبی آمریکا و جهان.

نتیجه گیری

ویژگی ساختاری جوش بسته قطعه ای که در خود پل چوبی است، نقش راهنمای ضروری استاندارد AWS D1.5M را در کل چرخه تولید خود تعیین می کند.استاندارد سیستم مدیریت طبقه بندی شده FCM/NFCM منحصر به فرد، قوانین هدفمند برای گرم کردن،تحمل عیب درجه بندی شده و طرح NDE طبقه بندی شده با دقت پاسخ به ویژگی های خستگی و خطر شکستگی در زیر بار متناوب طولانی مدت وسیله نقلیه توسعه یافته استبازنگری مداوم و بهینه سازی فنی D1.5M با پیشرفت پیشرفته فولاد پل با عملکرد بالا و پیشرفت فناوری جوش نوآورانه،تبدیل شدن به یک تضمین فنی اساسی برای عمر طولانی، ساخت پل با گره های فولادی با استاندارد آمریکای بالا،و همچنین ارائه سیستم مشخصات مرجع بالغ برای مهندسی پل های فولادی جهانی که استاندارد طراحی بزرگراه آمریکا را تمرین می کنند.
